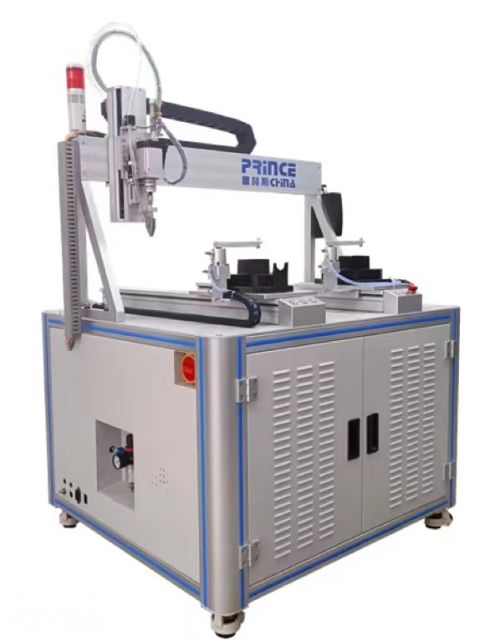

LDC-84S-SF
LDC-84S-SF
|
型號 |
LDC84S |
|
電壓、頻率/氣壓 |
AC220V 50HZ / 0.3-0.6Mpa |
|
設備軸數/平臺數 |
四軸 / 雙平臺 |
|
驅動方式 |
帶脈沖反饋的精密步進電機+高精度導軌 （可選配帶反饋“閉環步進電機”） |
|
設備行程 |
X軸500mm Y1軸、Y2軸400mm Z軸150mm |
|
移動速度(MAX) |
X軸1000mm/S Y1軸、Y2軸1000mm/S Z軸1000mm/S |
|
重復定位精度 |
X軸±0.02mm Y1軸、Y2軸±0.02mm Z軸±0.02mm |
|
各軸分辨率 |
X軸0.01mm Y1軸、Y2軸0.01mm Z軸0.01mm |
|
設備功率 |
待機功率20W 運行功率100W—200W |
|
電批功率 |
1.奇力速電批48W—60W 2.智能伺服電批100W-400W |
|
電批轉數（選配） |
1、高速2000RPM/低速1400RPM 2、高速1000RPM/低速700RPM |
|
電批扭力/kgf.m(扭力可調) |
(0.6-7)、(1.9-7.8)、(2.9-15.7)、(2-15)、(3-19)可選配 (10-30)、(19.6-58.8)、(30-70)、(40-100)可訂制 |
|
螺絲自動供料機（選配） |
M1.0、M1.2、M1.4、M1.5、M1.7、M2.0、M2.3、M2.6、M3.0、M3.5、M4、M5、M6 （根據客戶螺絲規格而定） |
|
速度控制方式 |
數字輸入設置 |
|
控制及編程方式 |
運用控制器+手持觸摸屏+示教式 |
|
可編程螺絲點數量 |
9999 |
|
可儲存工藝文件 |
999 |
|
負載重量 Max |
工作臺(產品固定托板)20Kg 機臺120kg |
|
鎖付報警檢測 |
螺絲上料檢測、螺絲浮鎖檢測、螺絲滑牙檢測； （聲音+閃爍燈光報警） |
|
使用環境 |
溫度0—45° 濕度20%—90% |
|
設備外形尺寸(L*W*H) |
機臺尺寸1000*650*1500mm ; 桌面高度660-720可調 |
|
設備重量 |
約125Kg |
|
適用行業 |
手機、玩具、電子、電器、衛浴、小家電、計算器、遙控器、鍵盤、導航、汽車配件等 |
|
點數量 |
9999 |
|
可儲存工藝文件 |
999 |
|
負載重量 Max |
工作臺(產品固定托板)20Kg 機臺120kg |
|
鎖付報警檢測 |
螺絲上料檢測、螺絲浮鎖檢測、螺絲滑牙檢測； （聲音+閃爍燈光報警） |
|
使用環境 |
溫度0—45° 濕度20%—90% |
|
設備外形尺寸(L*W*H) |
機臺尺寸1250*900*1500mm ;桌面高度660-720可調 |
|
設備重量 |
約190-210Kg |
|
適用行業 |
手機、玩具、電子、電器、衛浴、小家電、計算器、遙控器、鍵盤、導航、汽車配件等 |
